Modüler Kırlangıç Kuyruklu Fikstürler
Anasayfa / Tüm Ürünler / Sıfır Noktası Plakası ve Bağlama sistemleri / Kuyruklu ve modüler kuyruklu fikstürler
Kuyruklu fikstür güçlü bir sıkma kuvveti, rijidite ve stabilite sağlar.
Kullanıcıların bir iş parçasını işleme gereksinimlerinin büyük bir kısmını tek bir yerleştirmede gerçekleştirmesine olanak tanır.
Kuyruklu fikstür, bir bileşenin tüm beş yüzünü açıkta bırakırken eşsiz bir sıkma gücü sunar; bu da kullanıcıların pek çok işleme özelliğini tek bir işlemle tamamlamasına imkân verir.
Modüler kuyruklu fikstür, bu fikstürün kullanım alanını genişletmek için 52 mm ve 96 mm aralığındaki standart üst takım bağlantılarını entegre eder.
Hafif, havacılık sınıfı alüminyum
Konumlandırma pimleri sayesinde yüksek tekrarlanabilirlik
Sıkma kuvvetini artırmak amacıyla 45° kuyruklu tasarım
Üstün sıkma gücü, stabilite ve rijidlik
52 mm ve 96 mm sıfır‑nokta sistemleri ile uyumlu
Entegre edilmiş paslanmaz çelik malzeme ve taşlama işlemi ile stabilitenin sağlanması
Teklif İsteyin
Kuyruklu fikstür güçlü bir sıkma kuvveti, rijidite ve stabilite sağlar.
Kullanıcıların bir iş parçasını işleme gereksinimlerinin büyük bir kısmını tek bir yerleştirmede gerçekleştirmesine olanak tanır.
Kuyruklu fikstür, bir bileşenin tüm beş yüzünü açıkta bırakırken eşsiz bir sıkma gücü sunar; bu da kullanıcıların pek çok işleme özelliğini tek bir işlemle tamamlamasına imkân verir.
Modüler kuyruklu fikstür, bu fikstürün kullanım alanını genişletmek için 52 mm ve 96 mm aralığındaki standart üst takım bağlantılarını entegre eder.
Hafif, havacılık sınıfı alüminyum
Konumlandırma pimleri sayesinde yüksek tekrarlanabilirlik
Sıkma kuvvetini artırmak amacıyla 45° kuyruklu tasarım
Üstün sıkma gücü, stabilite ve rijidlik
52 mm ve 96 mm sıfır‑nokta sistemleri ile uyumlu
Entegre edilmiş paslanmaz çelik malzeme ve taşlama işlemi ile stabilitenin sağlanması
Teklif İsteyin
Kuyruklu fikstür güçlü bir sıkma kuvveti, rijidite ve stabilite sağlar.
Kullanıcıların bir iş parçasını işleme gereksinimlerinin büyük bir kısmını tek bir yerleştirmede gerçekleştirmesine olanak tanır.
Kuyruklu fikstür, bir bileşenin tüm beş yüzünü açıkta bırakırken eşsiz bir sıkma gücü sunar; bu da kullanıcıların pek çok işleme özelliğini tek bir işlemle tamamlamasına imkân verir.
Modüler kuyruklu fikstür, bu fikstürün kullanım alanını genişletmek için 52 mm ve 96 mm aralığındaki standart üst takım bağlantılarını entegre eder.
Hafif, havacılık sınıfı alüminyum
Konumlandırma pimleri sayesinde yüksek tekrarlanabilirlik
Sıkma kuvvetini artırmak amacıyla 45° kuyruklu tasarım
Üstün sıkma gücü, stabilite ve rijidlik
52 mm ve 96 mm sıfır‑nokta sistemleri ile uyumlu
Entegre edilmiş paslanmaz çelik malzeme ve taşlama işlemi ile stabilitenin sağlanması
Teklif İsteyin
Kuyruklu fikstür güçlü bir sıkma kuvveti, rijidite ve stabilite sağlar.
Kullanıcıların bir iş parçasını işleme gereksinimlerinin büyük bir kısmını tek bir yerleştirmede gerçekleştirmesine olanak tanır.
Kuyruklu fikstür, bir bileşenin tüm beş yüzünü açıkta bırakırken eşsiz bir sıkma gücü sunar; bu da kullanıcıların pek çok işleme özelliğini tek bir işlemle tamamlamasına imkân verir.
Modüler kuyruklu fikstür, bu fikstürün kullanım alanını genişletmek için 52 mm ve 96 mm aralığındaki standart üst takım bağlantılarını entegre eder.
Hafif, havacılık sınıfı alüminyum
Konumlandırma pimleri sayesinde yüksek tekrarlanabilirlik
Sıkma kuvvetini artırmak amacıyla 45° kuyruklu tasarım
Üstün sıkma gücü, stabilite ve rijidlik
52 mm ve 96 mm sıfır‑nokta sistemleri ile uyumlu
Entegre edilmiş paslanmaz çelik malzeme ve taşlama işlemi ile stabilitenin sağlanması
Teklif İsteyin
Kuyruklu fikstür güçlü bir sıkma kuvveti, rijidite ve stabilite sağlar.
Kullanıcıların bir iş parçasını işleme gereksinimlerinin büyük bir kısmını tek bir yerleştirmede gerçekleştirmesine olanak tanır.
Kuyruklu fikstür, bir bileşenin tüm beş yüzünü açıkta bırakırken eşsiz bir sıkma gücü sunar; bu da kullanıcıların pek çok işleme özelliğini tek bir işlemle tamamlamasına imkân verir.
Modüler kuyruklu fikstür, bu fikstürün kullanım alanını genişletmek için 52 mm ve 96 mm aralığındaki standart üst takım bağlantılarını entegre eder.
Hafif, havacılık sınıfı alüminyum
Konumlandırma pimleri sayesinde yüksek tekrarlanabilirlik
Sıkma kuvvetini artırmak amacıyla 45° kuyruklu tasarım
Üstün sıkma gücü, stabilite ve rijidlik
52 mm ve 96 mm sıfır‑nokta sistemleri ile uyumlu
Entegre edilmiş paslanmaz çelik malzeme ve taşlama işlemi ile stabilitenin sağlanması
Teklif İsteyin
Kuyruklu Fikstürün Teknik Özellikleri
SilverCNC kuyruklu fikstürleri şu anda üç farklı varyantta temin edilmektedir: YW12, YW25 ve YW50.
Her bir SilverCNC kuyruklu fikstüründe, parça kaymasını (component‑slide) ortadan kaldıran ve parçaların yeniden yüklenmesinde yüksek tekrarlanabilirlik sağlayan hassas bir konumlandırma pimi yer almaktadır.
Bu konumlandırma pimi, iş parçasının doğru şekilde yerleştirilmesini garanti eder.

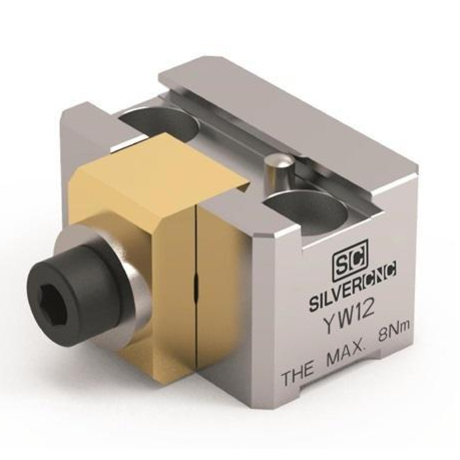

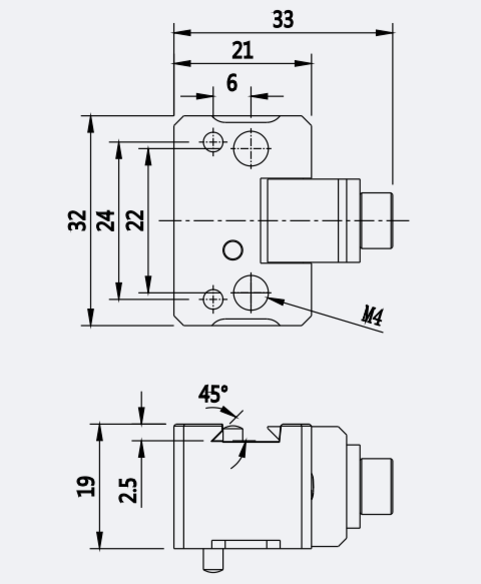

YW12 Kuyruklu Fikstür Teknik Özellikleri
Ölçüler: 21x32x19 mm
Kuyruklu geçme derinliği: 2,54 mm
Sıkma aralığı: 12‑25 mm
Malzeme: Paslanmaz çelik
Maksimum tork: 8 Nm
Ağırlık: 0,15 kg

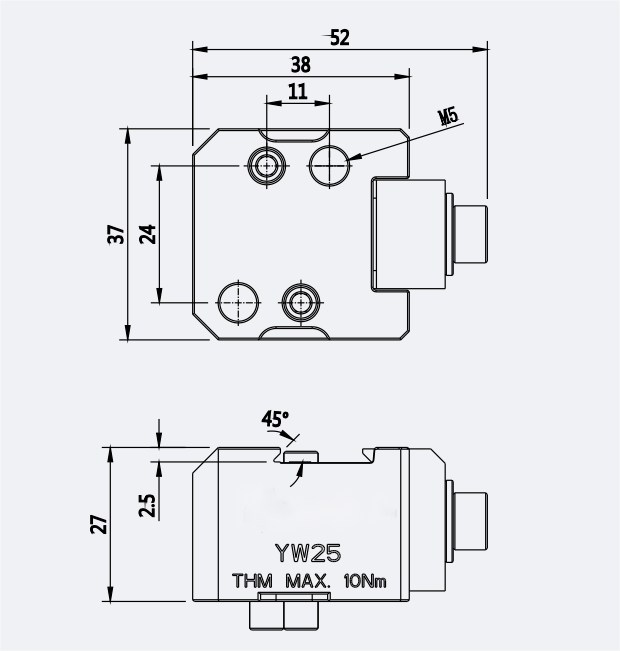

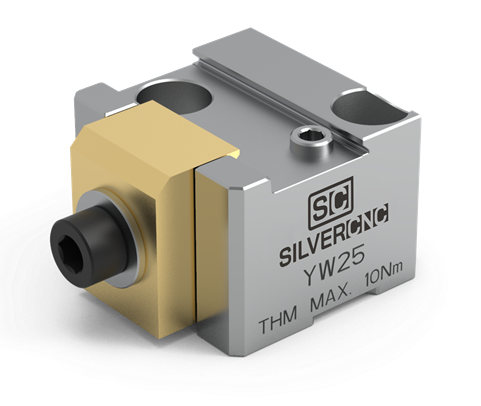

YW25 Kuyruklu Fikstür Teknik Özellikleri
Ölçüler: 38x38x27 mm
Kuyruklu geçme derinliği: 2,54 mm
Sıkma aralığı: 25-70 mm
Malzeme: Paslanmaz çelik
Maksimum tork: 10 Nm
Ağırlık: 0,25 kg

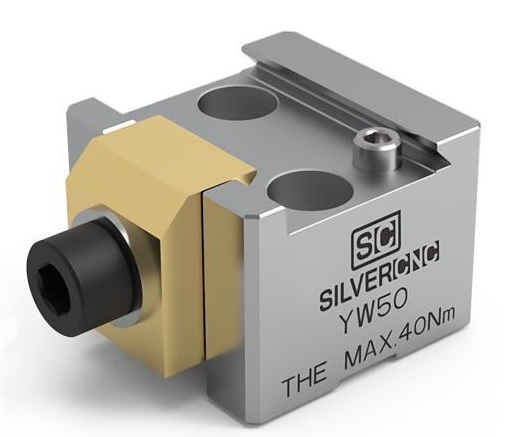

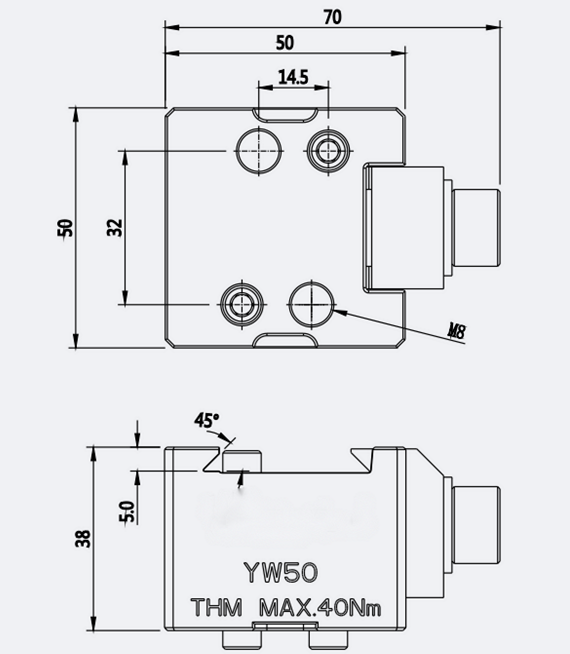

YW50 Kuyruklu Fikstür Teknik Özellikleri
Ölçüler: 50x50x38 mm
Kuyruklu geçme derinliği: 2,54 mm
Sıkma aralığı: 50 mm'den daha fazla
Malzeme: Paslanmaz çelik
Maksimum tork: 40 Nm
Ağırlık: 0,65 kg
Kuyruklu Modüler Fikstürler
Modüler kuyruklu fikstür, çeşitli sıfır‑nokta (zero‑point) sistemleri veya iş tutucu aparatlarla entegre edildiğinde, kuyruklu kısmın hızlı bir şekilde değiştirilmesini sağlamak üzere tasarlanmıştır.
SilverCNC, 52 mm ve 96 mm sıfır‑nokta taban plakaları ile hızlı bir şekilde değiştirilebilen 6 adet modüler kuyruklu fikstür modeli sunmaktadır.
Her bir modüler kuyruklu fikstür, 4 adet stüd (stud) parça ücretsiz olarak dahil edilmiştir.

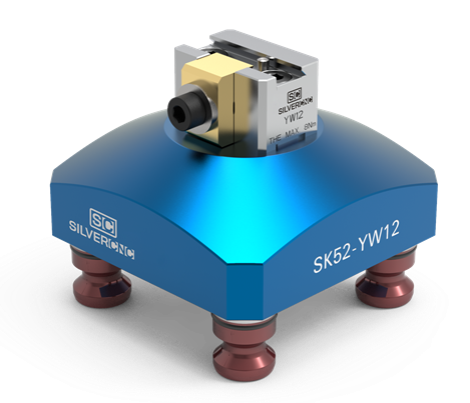

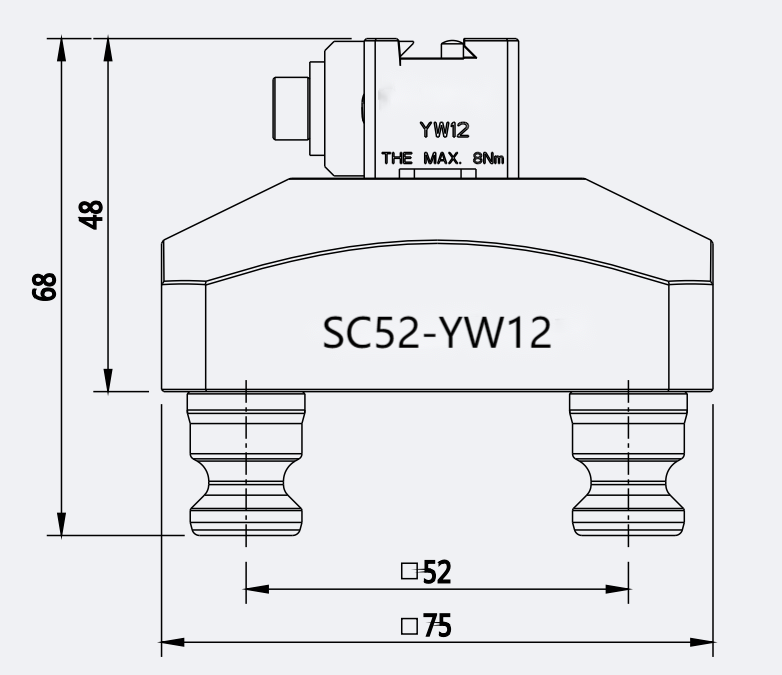

Kuyruklu Modüler Fikstür SC52-YW12
Ölçüler: 21×32×19 mm
Kuyruk geçme derinliği: 2,54 mm
Sıkma aralığı: 12‑25 mm
Malzeme: Paslanmaz çelik
Maksimum tork: 8 Nm
Ağırlık: 0,8 kg

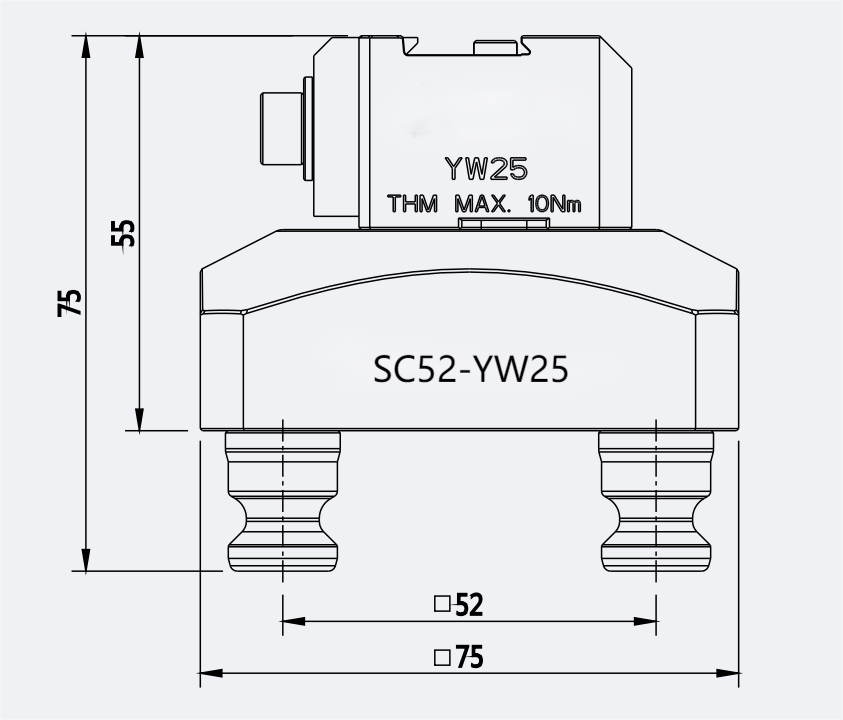

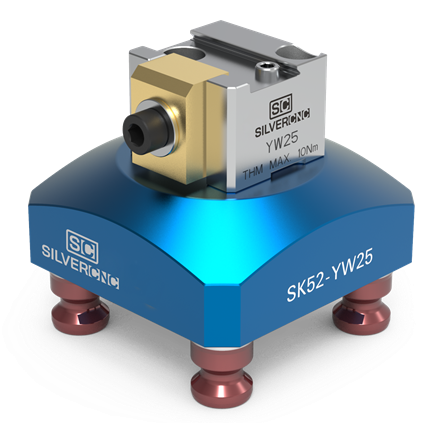

Kuyruklu Modüler Fikstür SC52-YW25
Ölçüler: 38×38×27 mm
Kuyruk geçme derinliği: 2,54 mm
Sıkma aralığı: 25‑70 mm
Malzeme: Paslanmaz çelik
Maksimum tork: 10 Nm
Ağırlık: 1,1 kg

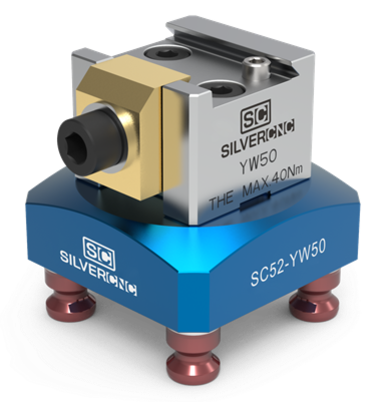

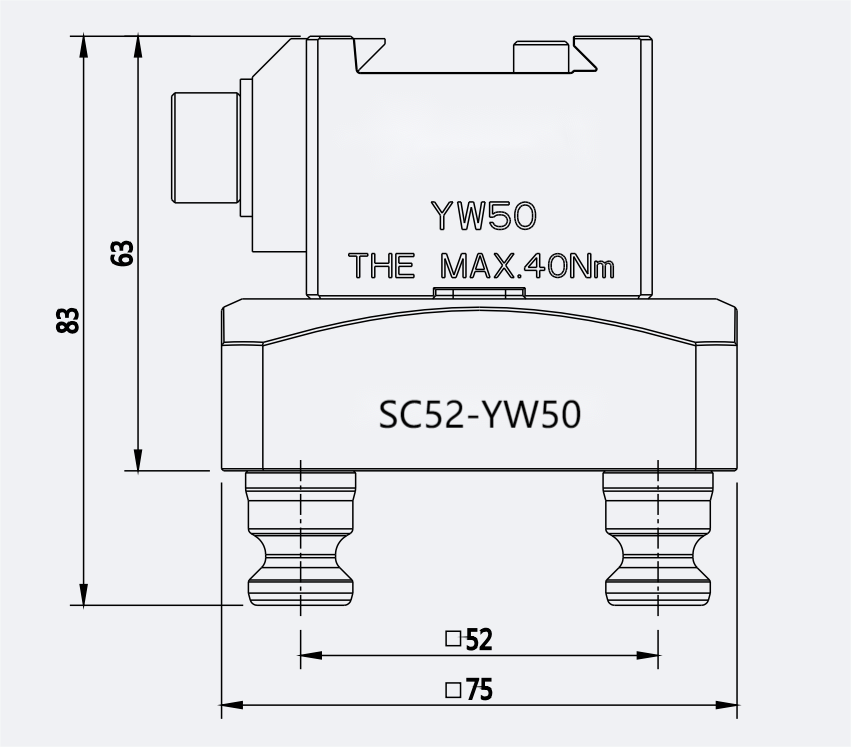

Kuyruklu Modüler Fikstür SC52-YW50
Ölçüler: 50×50×38 mm
Kuyruk geçme derinliği: 5,08 mm
Sıkma aralığı: 50 mm'den daha fazla
Malzeme: Paslanmaz çelik
Maksimum tork: 40 Nm
Ağırlık: 1,7 kg

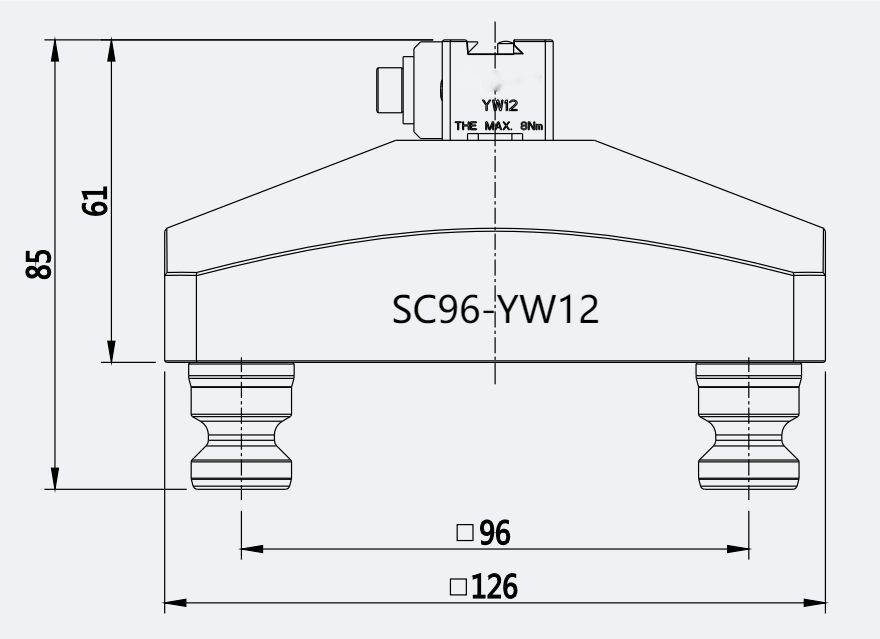

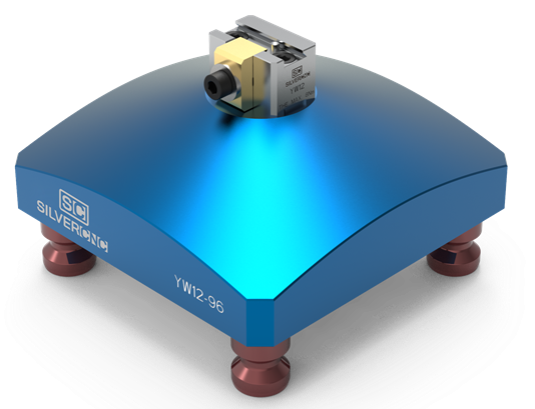

Kuyruklu Modüler Fikstür SC96-YW12
Ölçüler: 126×126×85 mm
Kuyruk geçme derinliği: 2,54 mm
Sıkma aralığı: 12-25 mm
Malzeme: Paslanmaz çelik
Maksimum tork: 8 Nm
Ağırlık: 2 kg

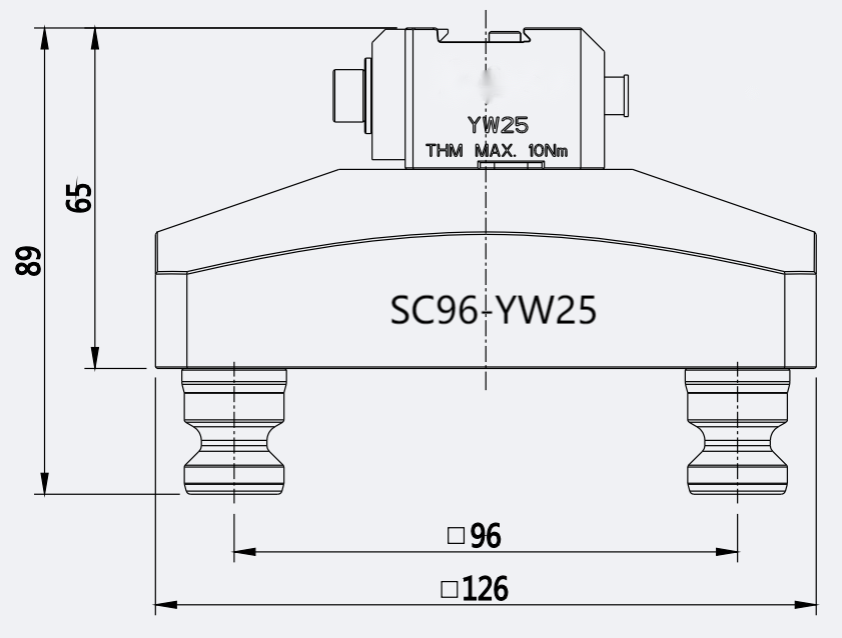

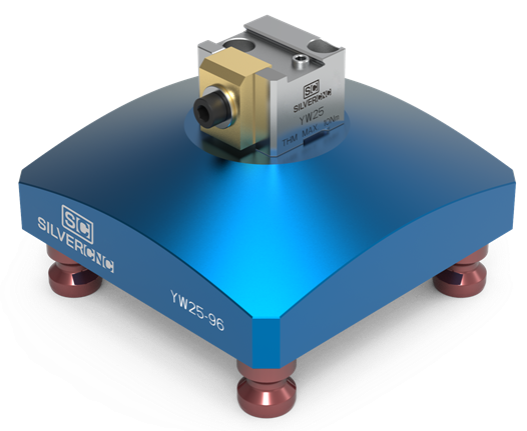

Kuyruklu Modüler Fikstür SC96-YW25
Ölçüler: 126×126×89 mm
Kuyruk geçme derinliği: 2,54 mm
Sıkma aralığı: 12-25 mm
Malzeme: Paslanmaz çelik
Maksimum tork: 10 Nm
Ağırlık: 2,5 kg

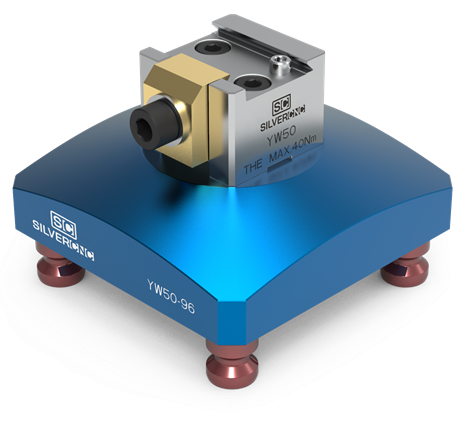

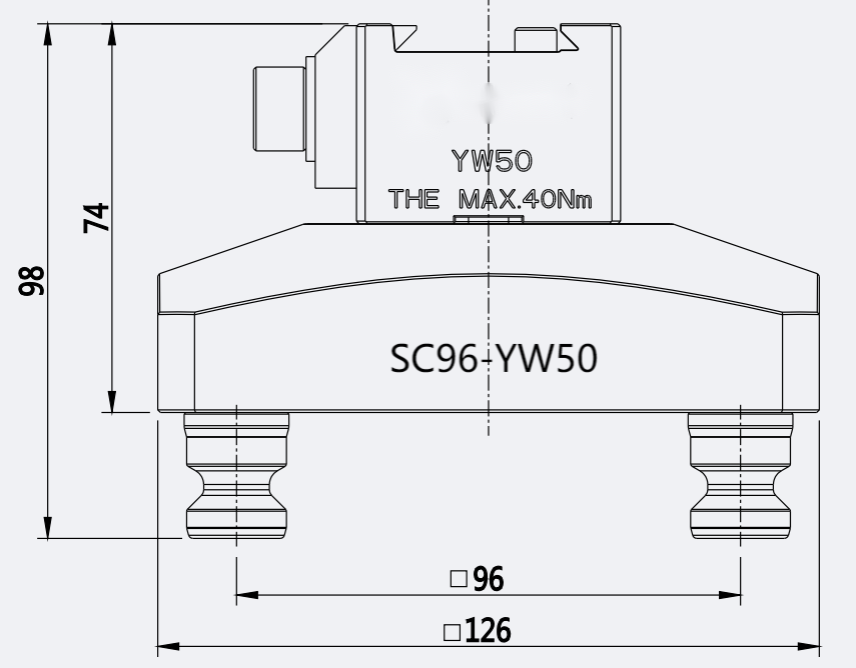

Kuyruklu Modüler Fikstür SC96-YW50
Ölçüler: 126×126×98 mm
Kuyruk geçme derinliği: 5,05 mm
Sıkma aralığı: 50 mm'den daha fazla
Malzeme: Paslanmaz çelik
Maksimum tork: 40 Nm
Ağırlık: 2,8 kg
