Mobil telefon kasası işlemede dokunmatik prob uygulaması
CNC İşleme Gereksinimleri:

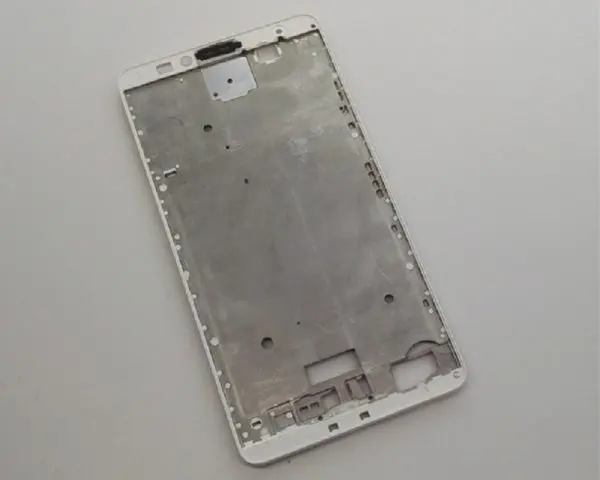

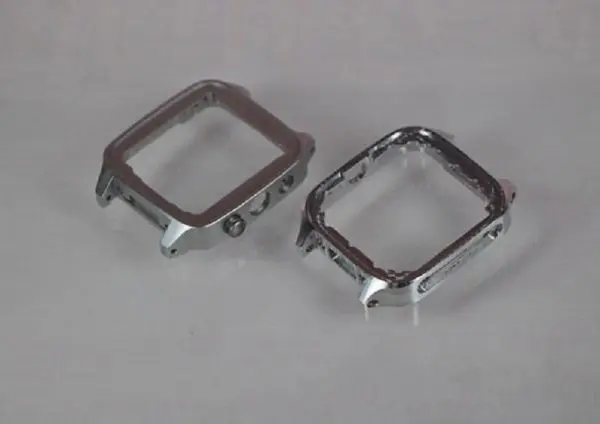

Müşterimiz, örneklerdeki döküm saat kasası ve kabası işlenmiş telefon tuş yuvalarının ve montaj deliklerinin işlemesini yapmaktadır.
iPhone şarj yuvası, ses tuşu, açma-kapama tuşu, lens deliği, elektronik bileşenlerin sabit konumu vb.. Genel hassasiyetin 0,01-0,03 mm olması gerekmektedir.
İşleme sırasında karşılaşılan zorluklar ve sorunlar
- İş parçasını bağlarken sıkıştırılmasından kaynaklanan ölçü sapması, işleme hassasiyetinde sapmaya yol açar.
- Ürün sıkıştırması ikincil deformasyona ve işleme hassasiyetinde sapmaya yol açacaktır.
- Döküm parçaların kararsız kaba ölçülerinden dolayı işleme hassasiyetindeki sapmalar.
- Takım aşınmasından kaynaklanan işleme hassasiyeti sapması.
- Takım kırılmasından kaynaklanan işleme atıkları.
Kızılötesi dokunmatik prob çözümleri

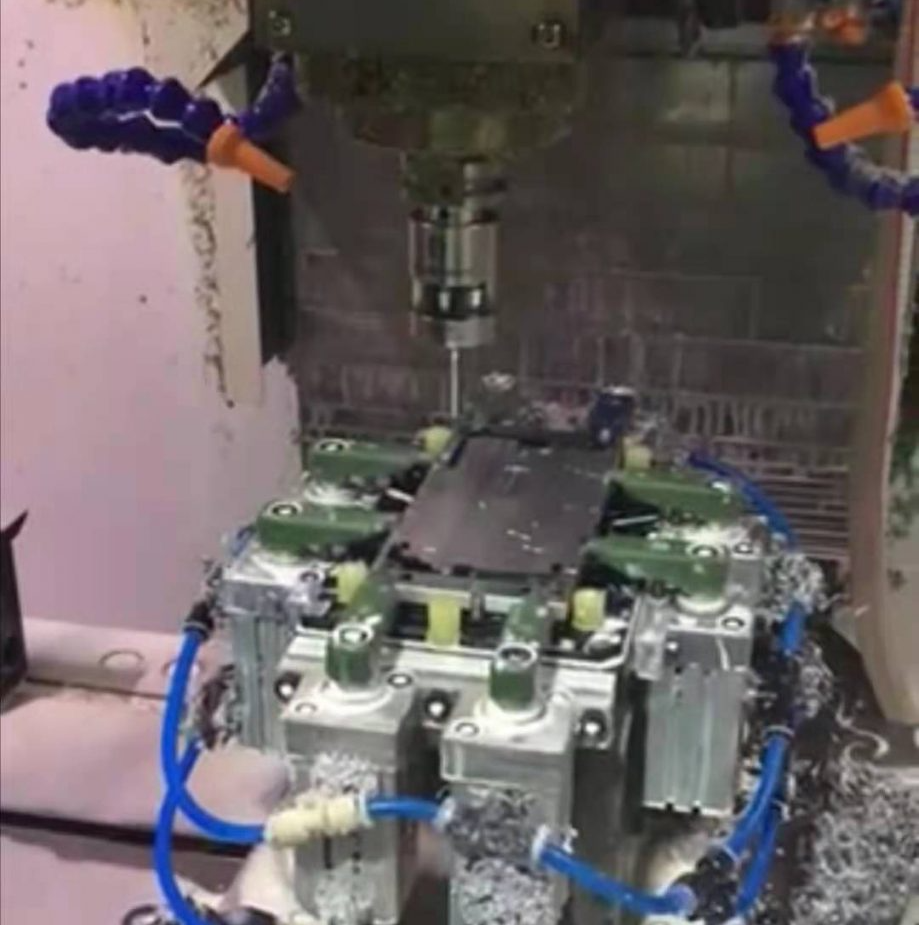

Müşterimizin CNC Makinesi, DOP40 dokunmatik parça probu ve takım sıfırlama probu ile donatıldı. İş parçası fikstüre sabitlendikten sonra, ölçüm programı ve CNC Parça probu kullanılarak, iş parçasının 4 taraflı bölümü ve Z eksen referans düzlemi sıfırlandı, her bir ürünün gerçek konumu bulundu ve gerçek konum değeri, işleme referans noktasının otomatik olarak ayarlanması için CNC parça sıfırı koordinat sistemine otomatik olarak girildi. Ayrıca parça işleme sürecinde, takım kırılma tespiti ve takım hasarı tespiti, takım sıfırlama programı çağrılarak otomatik olarak gerçekleştirebilmesi sağlanmış oldu.
Sağlanan Faydalar
Ürün işlemede zaman tasarrufu ve ürün hassasiyeti önemli ölçüde artırıldı. Şu anda, pil kapağı ve cep telefonu yuvası uygulamalarında prob standart konfigürasyon haline geldi ve takım sıfırlama probunun konfigürasyon oranı da hızla artıyor.
Uygulanan yapılandırma
Kızılötesi prob DOP40 + Takım Ölçüm Probu
